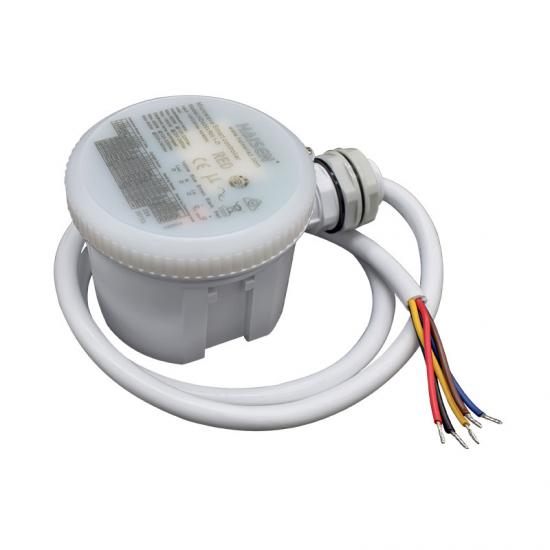

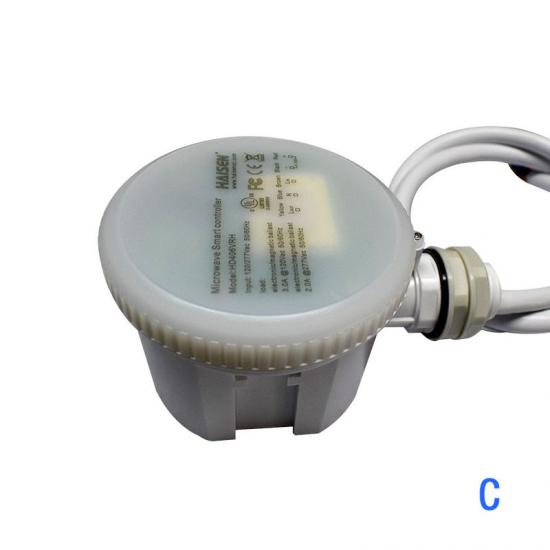

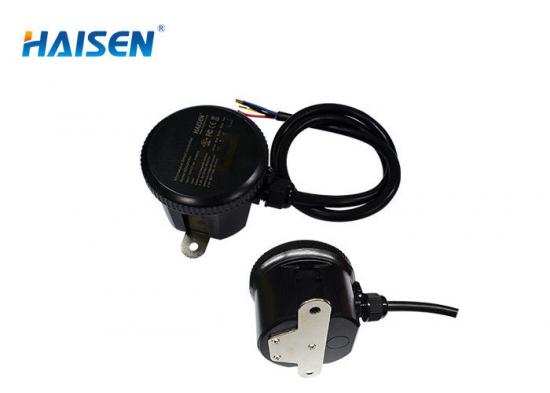

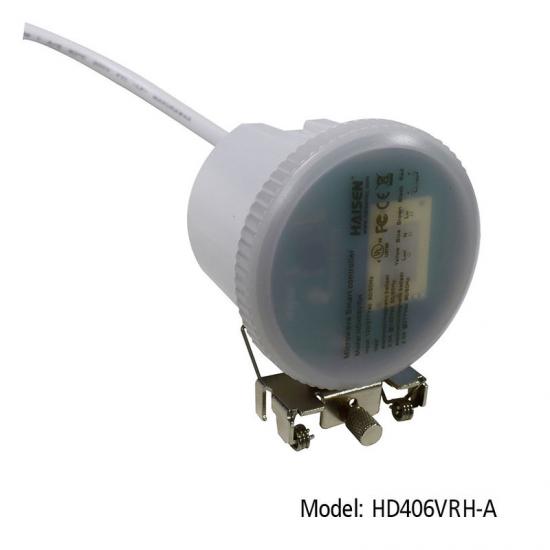

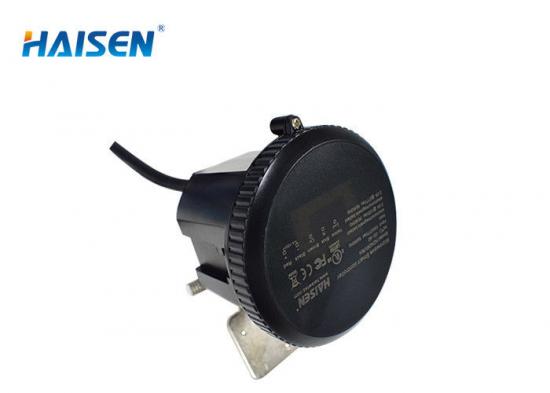

UFO Highbay için Uzaktan Kumandalı 12 DIP Anahtarı Hareket Sensörü

UFO Highbay için Uzaktan Kumandalı 12 DIP Anahtarı Hareket Sensörü

Özellikler:

1. 5.8GHz mikrodalga hareket sensörü kısılabilir fonksiyona sahip.

2. Yüzey montajı, alüminyum reflektörlü geleneksel LED yüksek tavan aydınlatması, UFO yüksek tavan aydınlatması veya doğrusal/üçlü dayanıklı yüksek tavan aydınlatması için farklı kurulum ve uygulamaları destekler.

3. Maksimum montaj yüksekliği 15m/49.2ft'dir.

4. Tüm parametreler uzaktan kumanda ile ayarlanabilir.

5. Hassas ve güvenilir.

6.1-10v dimleme.

7. 5 yıl garantili IP 20.

Ürün Açıklaması:

AÇIK/KAPALI Kontrol Algılama Alanı Gün Işığı Eşiği Uzaktan Kumanda

Garanti 5 yıl Bekleme Süresi 8-15m Yüksek Tavan Bekleme süresi bekleme karartma seviyesi

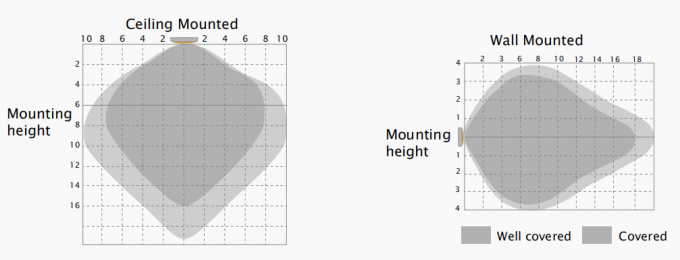

Algılama Aralığı

Bu rakam %100 hassasiyetle en yüksek montaj yüksekliğindeki maksimum mesafeyi ifade eder.

Tipik montaj yüksekliği 8-15m.

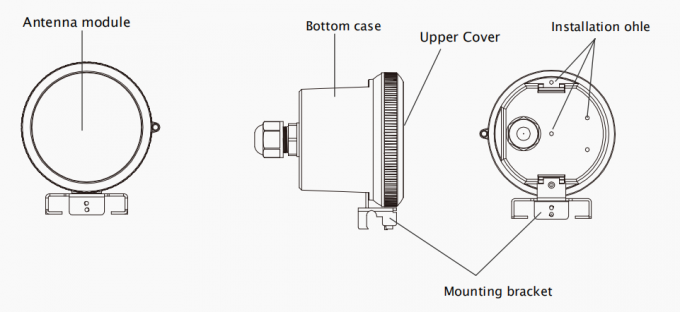

Mekanik yapı

12 DIP anahtarı ve uzaktan kumanda ile tüm parametreleri ayarlamak için

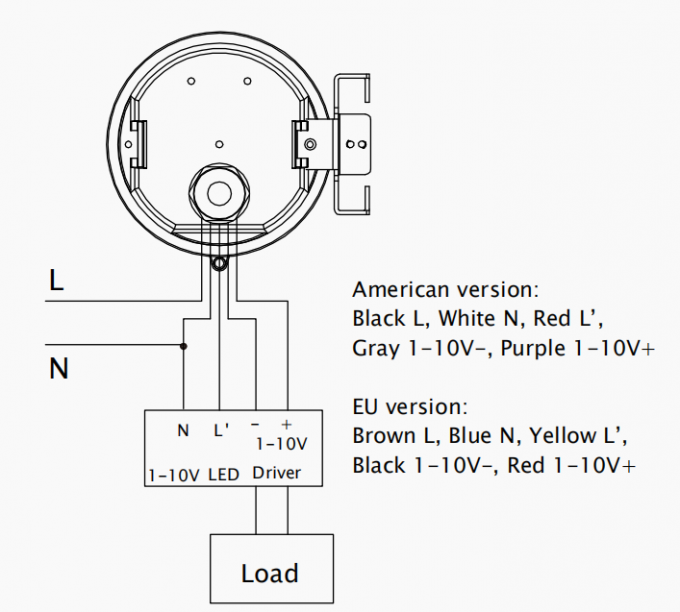

Kablolama şeması

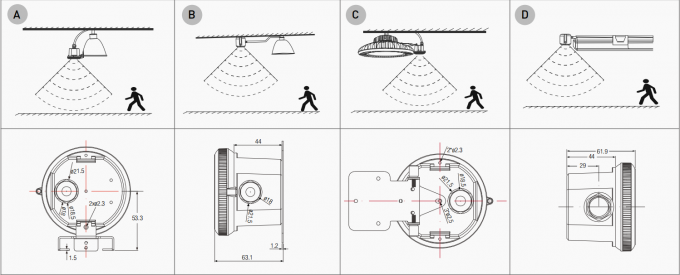

Boyutlar (mm)

Kurulum Yöntemi:

DIP Anahtarı Detayları:

Algılama alanı:

Bu alanda hareket algılanacak ve sensör tetiklenebilecektir. %100 algılama alanı aynı zamanda güçlü hassasiyet olarak da bilinir.

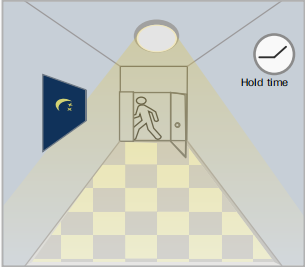

Bekleme Süresi:

Hareketli objelerin algılama alanından çıktıktan sonra ışığın %100 parlaklıkta kaldığı süre.

Gün Işığı Eşiği:

Ortam parlaklığının tanımı; yalnızca ortam parlaklığı önceden ayarlanmış belirli lüks miktarından düşük olduğunda sensör çalışır; "devre dışı" olarak ayarlandığında, ortam parlaklığından bağımsız olarak sensör her hareket algıladığında çalışır.

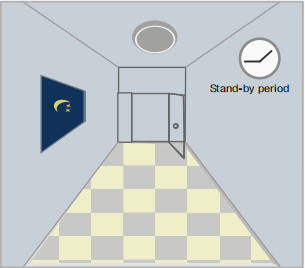

Bekleme Süresi:

Işığın tamamen kapanmadan önce düşük çıkışta kalma süresi. "∞" olarak ayarlandığında, algılama alanında hareket yoksa ışık her zaman düşük çıkışta kalır ve kapanmaz.

Bekleme Modunda Kısma Seviyesi:

Bekleme süresinde düşük çıkışın tanımı.

Uygulama Demosu

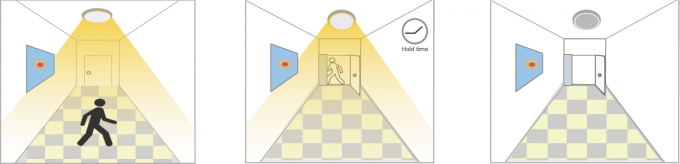

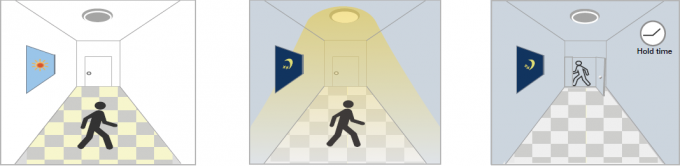

1. Otomatik AÇIK/KAPALI fonksiyonu:

Hareket algılandığında yanar ve geceleri insanlar ayrıldığında söner. Uygulamalar: Koridor, Merdiven.

Yeterli gün ışığı ile, Yetersiz gün ışığı ile, Son tespit ve
hareket algılandığında bile, hareket algılandığında ışık AÇIK. mevcut tutma süresi
ışık KAPALI kalır. süresi dolduktan sonra ışık KAPALI.

2. Gün ışığı fonksiyonu yok
Gün ışığı eşiği "Devre Dışı" olarak ayarlandı.
Hareket algılandığında ışık yanar, İnsanlar ayrıldıktan sonra ışık söner, Bekleme süresi dolduktan sonra ışık söner.

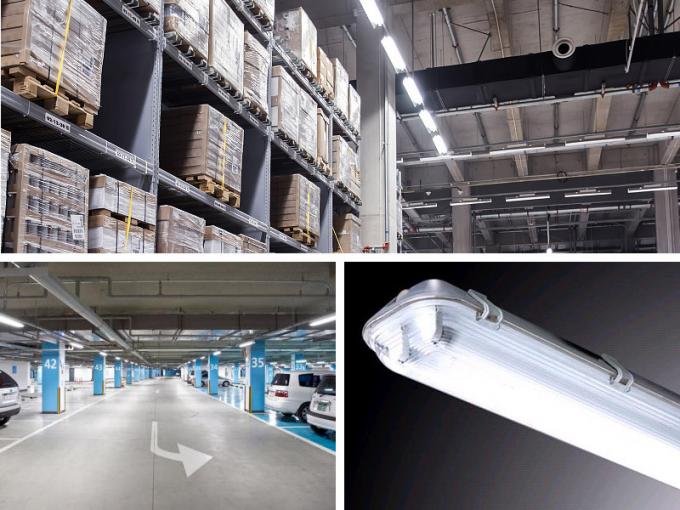

Uygulamalar: Bodrum otoparkı, alt geçit gibi loş mekanlar.

Hareket algılandığında, İnsanlar algılamayı bıraktıktan sonra Son algılama ve
Sensör alanı açacak, ışık mevcut tutma süresi boyunca %100 kalacak
Işık %100 parlaklığa ulaştı. Bekleme süresi içinde parlaklık. Geçen süre sonunda ışık KAPALI.

3. Fonksiyon Demosu - Kısılabilir kontrol/Koridor fonksiyonu:

Başvuru:

Kullanıcı Notları:

1.Mikrodalga 20 cm'den ince duvarlara veya camlara nüfuz edebilir ve 20 cm'den kalın duvarlara veya camlara nüfuz edebilir.
2. Sürücü voltajı sabit olmalı ve %10 aralığında dalgalanmalıdır.
3. Algılama alanı hareket hızı, montaj yüksekliği ve hareket hacmi tarafından etkilenecektir.
4. Abajur olmadan güneşli günlerde test yapın, bu test edilen lüks değerini etkileyecektir.

Bellek ve Uygulama Modu

1. Işığı açmak veya kapatmak için "AÇMA/KAPAMA" düğmesine basın.

2. Parametreleri sıfırlamak için lütfen aşağıdaki adımları izleyin:

Adım 1 - Başlangıçta kapalı olan ışığı açmak için ON tuşuna basın.

Adım 2 - Kuyu ayar sensörüne "Başlat" tuşuna basın.

Adım 3 - Algılama aralığı, Tutma süresi, Bekleme karartma seviyesi düğmesine basın,

Bekleme süresi ve Gün ışığı eşiği sırayla (+/- tuşuna basarak) (parametreleri ayarlayın).

Adım 5 – Ayarları hafızaya almak için “Hafıza” tuşuna basın.

Not: Her parametre ayarının aralığı 30 saniye içinde kontrol edilmelidir.

İzole Ayar Modu

1. Işığı açmak veya kapatmak için "AÇMA/KAPAMA" düğmesine basın. "Sahne" düğmesine bastığınızda, uzaktan kumanda En son kaydedilen ayarları etkinleştirin veya fabrika varsayılan ayarlarında kalın.

2. Parametreleri sıfırlamak için lütfen aşağıdaki adımları izleyin:

Adım 1 - Başlangıçta kapalı olan ışığı açmak için ON tuşuna basın.

Adım 2- Sensör algılamayı başlatmak için "Sahne", "Test" ve "Uygula" düğmelerinden herhangi birine basın mod.

Adım 3 - Algılama aralığı, Tutma süresi, Bekleme karartma seviyesi düğmesine basın, Bekleme süresi ve Gün ışığı eşiği sırayla.

3. Dizideki benzer sensörlere sahip diğer ışıkları programlamak için program.

Adım 1 - İkinci sensöre "AÇIK" tuşuna basın

Adım 2 - "Uygula"ya basın

Notlar:

1. Ayarlar otomatik olarak kaydedilecek ve tekrar sıfırlama tuşuna basana kadar kalacaktır.

2. Her parametre ayarlandığında ışık titreyecektir.

3. İlgili parametreyi ayarlarken ikon yanıp sönecektir.
