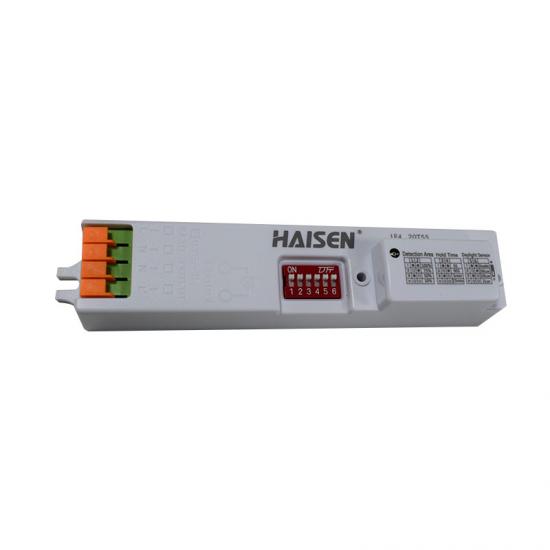

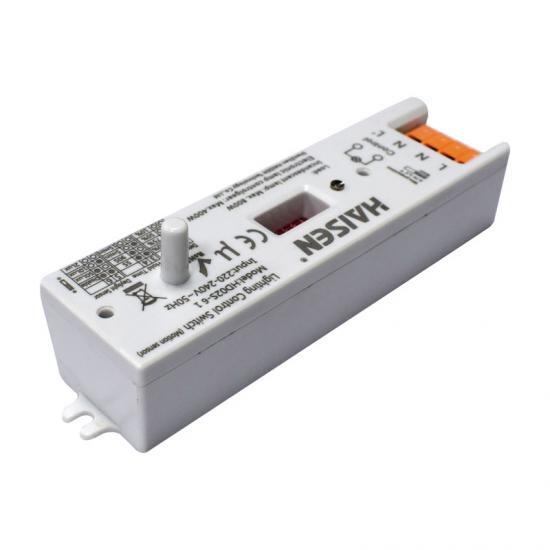

Çubuk Anten Mikrodalga Hareket Sensörü Dip Anahtarlı ve Açma-Kapama Fonksiyonlu Liner Kompakt Boyut

Ön Çubuk Antenindeki Dip Anahtarı Açma/Kapama Fonksiyonu Mikrodalga Hareket Sensörü

Özellikler:

1. Hareket algılandığında otomatik olarak AÇIK/KAPALI kontrolü.

2. Hareket algılandığında bile yeterli parlaklıkta ışığı kapalı tutan gün ışığı fonksiyonu.

3. Opsiyonel algılama aralığı, tutma süresi ve gün ışığı eşiği.

4. Ön taraftaki DIP Switch ayarı.

5. Tri-Proof ışığına uygun kompakt boyutlu astar.

6. Kolay kurulum için halka şeklinde ve halka şeklindedir.

7. 5 yıl garantili IP 20.

8. RoHS / SAA / CE Sertifikası.

Ürün Açıklaması

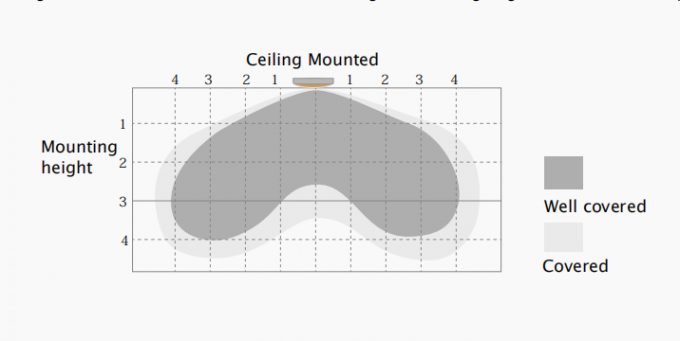

Algılama Aralığı

Bu rakam %100 hassasiyetle en yüksek montaj yüksekliğindeki maksimum mesafeyi ifade eder.

Tipik montaj yüksekliği 2,5-4 m.

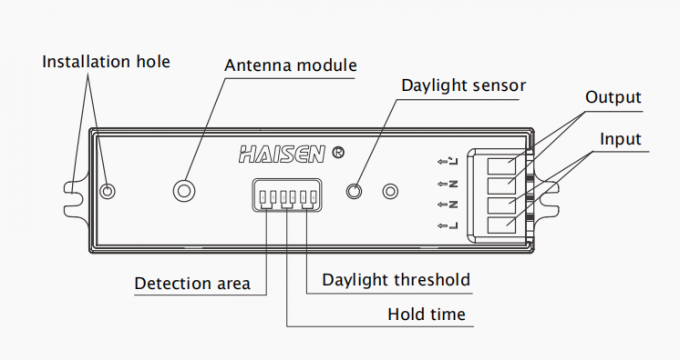

Mekanik yapı

Tüm parametreleri ayarlamak için altı adet DIP anahtar direği mevcuttur.

LED sürücü ve güç kaynağına kolayca bağlanmak için dört kutuplu.

4 kutuplu takılabilir kelepçe terminali (L,N,N,L') 1,5mm² kablo.

İki adet montaj deliği ile son kullanıcı tarafından aydınlatma armatürüne kolayca sabitlenebilir.

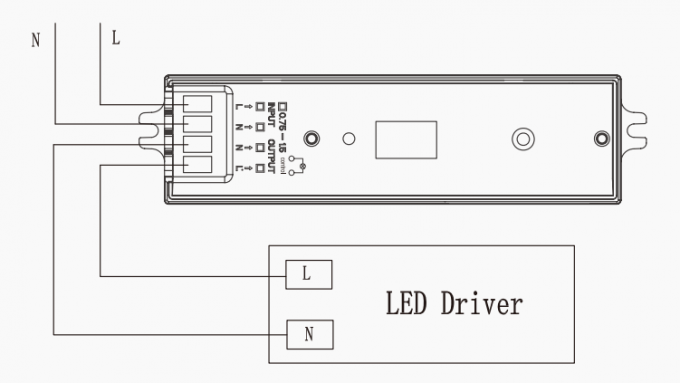

Kablolama şeması

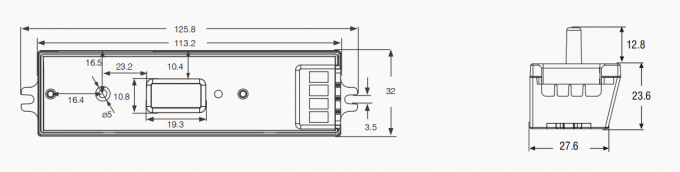

Boyutlar (mm)

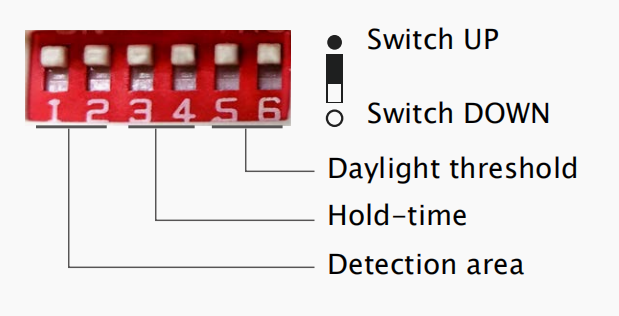

DIP Anahtar Ayarı

Algılama Alanı:

Bu alanda hareket algılanır ve sensör tetiklenebilir, %100 algılama alanı güçlü hassasiyet olarak bilinir.

Bekleme Süresi:

Hareketli objelerin algılama alanından çıktıktan sonra ışığın %100 parlaklıkta kaldığı süre.

Gün Işığı Eşiği:

Ortam parlaklığının tanımı; yalnızca ortam parlaklığı önceden ayarlanmış belirli lüks miktarından düşük olduğunda sensör çalışır; "devre dışı" olarak ayarlandığında, ortam parlaklığından bağımsız olarak sensör her hareket algıladığında çalışır.

Uygulama Demosu

1. Otomatik AÇIK/KAPALI fonksiyonu:

Hareket algılandığında yanar ve geceleri insanlar ayrıldığında söner. Uygulamalar: Koridor, Merdiven.
Gün ışığı eşiği "2lux, 10lux, 50lux" olarak ayarlandı

Yeterli gün ışığı ile, Yetersiz gün ışığı ile, Son tespit ve
hareket algılandığında bile, hareket algılandığında ışık AÇIK. mevcut tutma süresi
ışık KAPALI kalır. süresi dolduktan sonra ışık KAPALI.

2. Gün ışığı fonksiyonu yok
Gün ışığı eşiği "Devre Dışı" olarak ayarlandı.
Hareket algılandığında ışık yanar, İnsanlar ayrıldıktan sonra ışık söner, Bekleme süresi dolduktan sonra ışık söner.
Uygulamalar: Bodrum otoparkı, alt geçit gibi loş mekanlar.

Hareket algılandığında, İnsanlar algılamayı bıraktıktan sonra Son algılama ve
Sensör alanı açacak, ışık mevcut tutma süresi boyunca %100 kalacak
Işık %100 parlaklığa ulaştı. Bekleme süresi içinde parlaklık. Geçen süre sonunda ışık KAPALI.

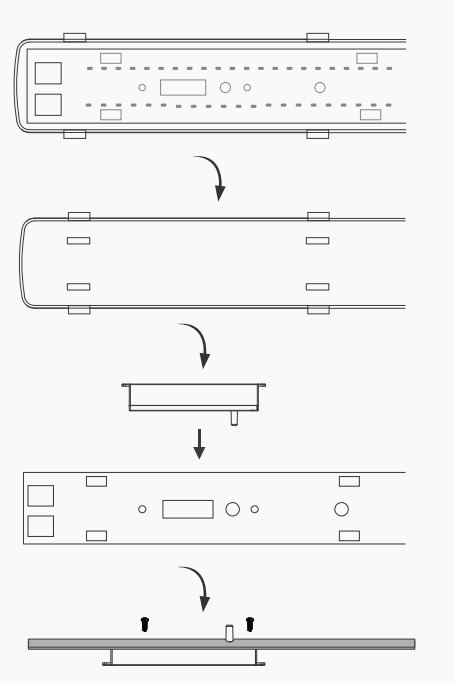

Kurulum Yöntemi:

Kullanıcı Notları:

1.Mikrodalga 20 cm'den ince duvarlara veya camlara nüfuz edebilir ve 20 cm'den kalın duvarlara veya camlara nüfuz edebilir.
2. Sürücü voltajı sabit olmalı ve %10 aralığında dalgalanmalıdır.
3. Algılama alanı hareket hızı, montaj yüksekliği ve hareket hacmi tarafından etkilenecektir.
4. Abajur olmadan güneşli günlerde test yapın, bu test edilen lüks değerini etkileyecektir.

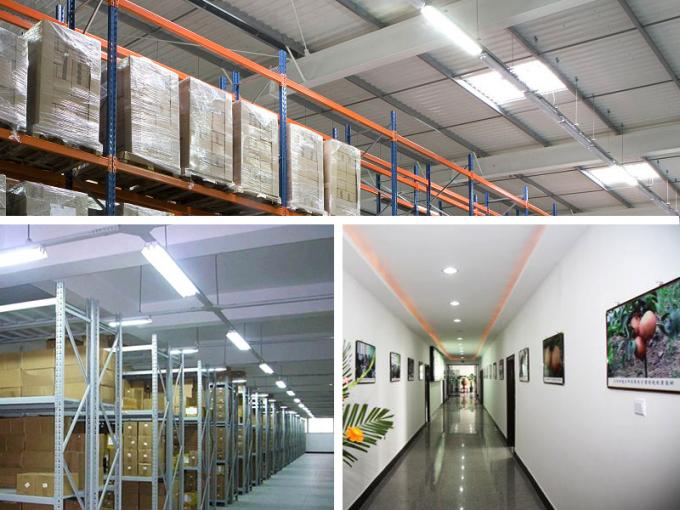

Başvuru:
