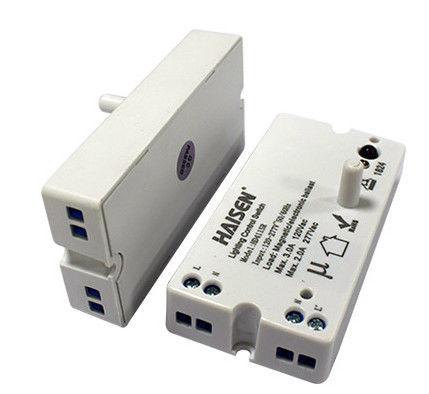

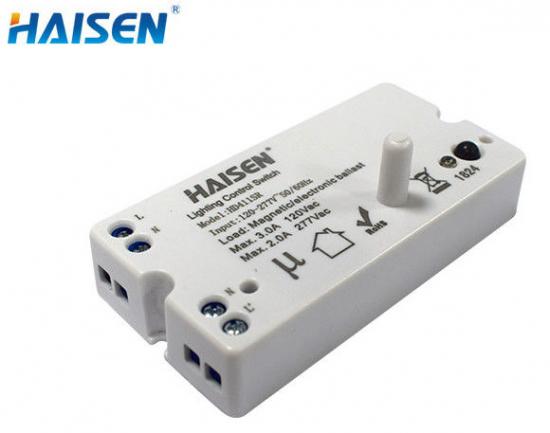

HD411SR- AÇIK/KAPALI Mikrodalga Hareket Sensörü Dahili Kurulum için IP20 ve Çubuk Anten Tasarımı, Maksimum 14M Menzil x 4M Yükseklik, Panel Aydınlatma/Tavan Aydınlatma/Üçlü Korumalı Aydınlatma için 120-277VAC Çalışma Voltajı.

Özellikler:

• HD411SR Uzaktan Kumanda Ayarı.
• LED ışığını otomatik olarak kontrol etmek için AÇIK/KAPALI Anahtar sensörü
• Çubuk Anten boyutu 76.9*39.9*27.7mm.
• Kolay kurulum için loop-in ve loop-out tasarımı.
• Algılama alanı, tutma süresi ve gün ışığı sensörü Uzaktan Kumanda ile seçilebilir.
• 5.8GHz yüksek frekanslı mikrodalga.
• 4 kutuplu presli terminal (L, N,N,L′), kolay montaj.

Ayrıntılı Ürün Açıklaması

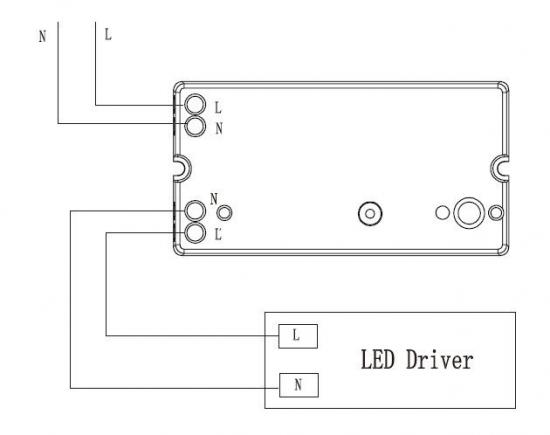

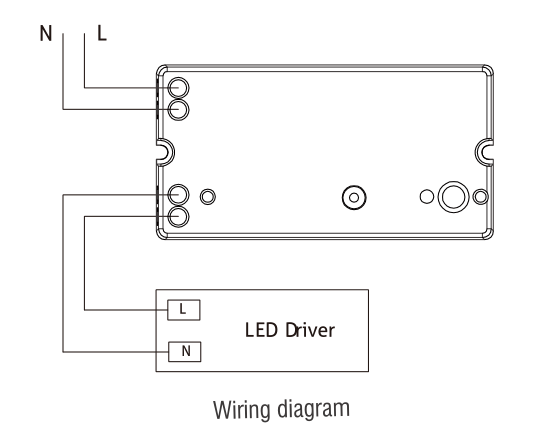

Kablolama şeması

4 kutuplu presli terminal (L, N,N,L′), kolay montaj.

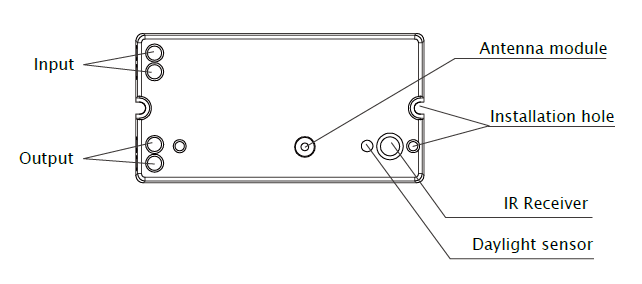

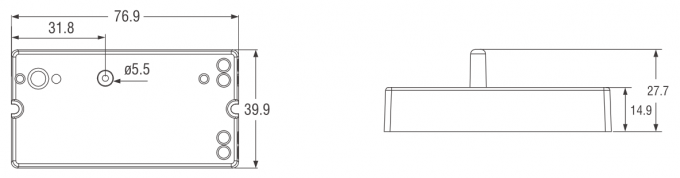

Mekanik yapı (mm)

Çubuk Anten Modülü ile aydınlatma armatürünün içine kolayca monte edilebilir;

Mevcut montaj deliği sayesinde aydınlatma panosuna kolayca sabitlenir;

IR Alıcısı ile genel ON/OFF uzaktan kumandamız üzerinden ayarlanabilir;

Işık dedektörü ile HD411SR, hareket algılama fonksiyonunun ötesinde gün ışığı fonksiyonuna da sahiptir.

Boyut(mm):

Daha ince tasarımıyla tavan lambası / panel lambasının içine sabitlenebilir.

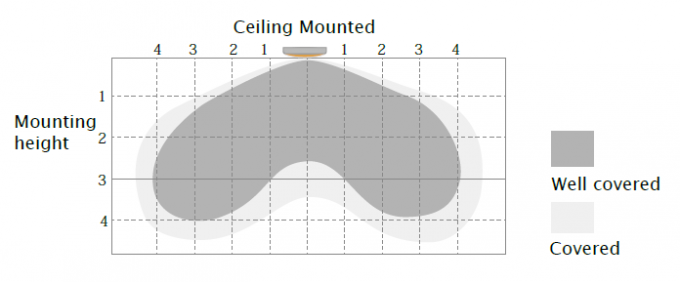

Algılama kapsamı

Çubuk Anten Modülü ile ışığın tam ortasının altında kör bir algılama alanı oluşacaktır.

Duvara montaj yerine tavana monte edilmesi daha iyi olacaktır.

Tipik kurulum yüksekliği 2,5-4 m
Bu rakam %100 hassasiyetle en yüksek montaj yüksekliğindeki maksimum mesafeyi ifade eder.

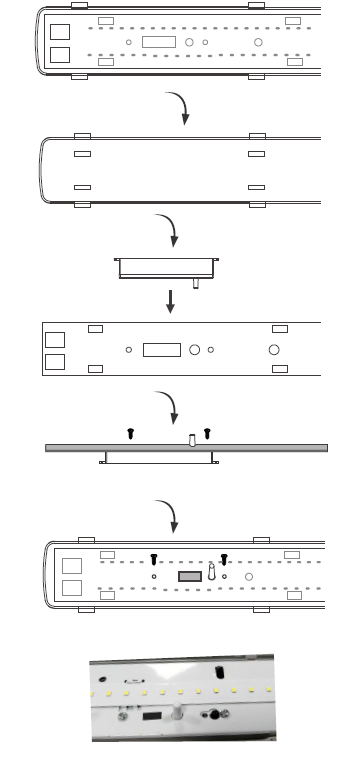

Kurulum Yöntemi

Daha ince tasarımı ve çubuk anten modülü sayesinde çok küçük bir delik açarak birçok farklı yapıdaki aydınlatma armatürünün içerisine kolayca monte edilebilir.

Uygulama Demosu

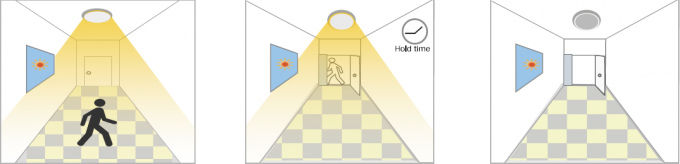

1. Otomatik AÇIK/KAPALI işlevi

Hareket algılandığında yanar ve geceleri insanlar ayrıldığında söner. Uygulamalar: Koridor, Merdiven.

Yeterli gün ışığı ile, Yetersiz gün ışığı ile, Son tespitten sonra
hareket halindeyken bile hareket algılandığında ve mevcut tutma
algılandı, ışık kaldı Işık AÇIK. Zaman geçti, ışık KAPALI.
KAPALI.

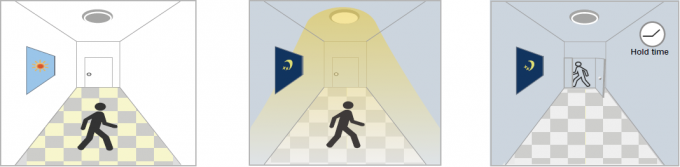

2. Gün ışığı fonksiyonu yok

Gün ışığı eşiği "Devre Dışı" olarak ayarlandı.
Hareket algılandığında ışık yanar, İnsanlar ayrıldıktan sonra ışık söner, Bekleme süresi dolduktan sonra ışık söner.
Uygulamalar: Bodrum otoparkı, alt geçit gibi loş mekanlar.

Hareket olduğunda İnsanlar ayrıldıktan sonra Son algılamadan sonra
algılandığında, sensör algılama alanı, ışık ve mevcut tutma
ışığı açmak %100 parlaklık süresi dolduktan sonra ışık KAPALI kalır.
%100 parlaklık. bekleme süresi içerisinde.

Uygulama Ortamı

1. Yağmur, rüzgar veya ağaç sallanması gibi dış etkenlerden kaynaklanan hatalı tetiklemeyi önlemek için iç mekan kurulumuna uygundur.
2. Dört adet metal çatısı bulunan ve alanı dar olan yerlere (galvanizli demir çatı gibi) monte edilmemelidir.
3. Lambanın kendi sallanması sonucu oluşabilecek yanlış tetiklemeyi önlemek için montaj yapılırken dikkatli olunmalıdır.
4. Makine titreşiminden kaynaklanan yanlış tetiklemeyi önlemek için vantilatör/tavan vantilatörü gibi büyük çalışan makinelerin yanına monte edilmemelidir.

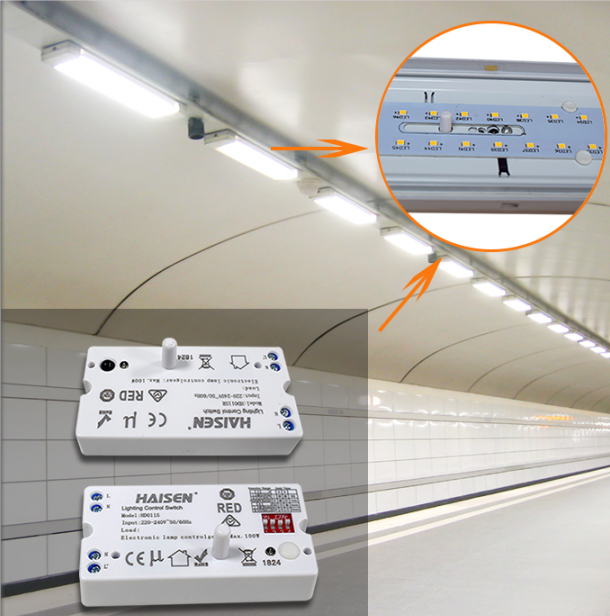

Uygulama Örneği
