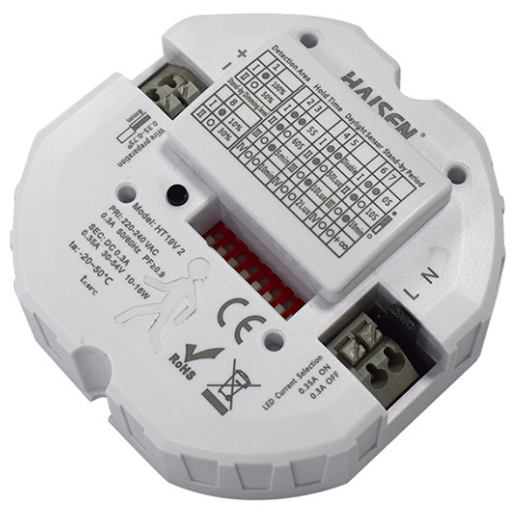

19W LED Mikrodalga Anahtarı Doluluk Sensörü

19W LED Sürücü ve Mikrodalga Sensörü Sabit Akım 0.3A/0.35A Tavan Lambası 14M(D)x6M(Y)

HT19V 2, 30-54V Çıkış Voltajı Algılama Aralığı ve 6m(Y) x 14m(D) Yüksekliğe Sahip, Kısılabilir Fonksiyonlu, Tavan Aydınlatması İçin Uygun 12-19W Çıkış Gücüne Sahip 2'si 1 Arada LED Sürücü ve Mikrodalga Sensörlü Üründür.

Özellikler:

1. 3 yıl garanti, IP20

2. Anormal koruma SCP: Otomatik kurtarma, OVP, OCP, OTP

3. 1-10V çıkışlı üç seviyeli kontrol

4. Dusk & Dawn Mikrodalga Hareket Sensörü

5. Bekleme Modunda %10/%20/%30/%50 Parlaklık ile Kısma Fonksiyonu

6. 0.3A/0.35A seçenekleriyle Sabit Akım

7. Algılama Menzili x 14M Yükseklik x 6M

8. Çıkış Gücü 30 Voltaj ile maks. 19W -54V

9. %87 Verimlilik

10. Boş Yük voltajı maksimum 63V.

11. EMC standardı EN55015

Ürün Açıklaması

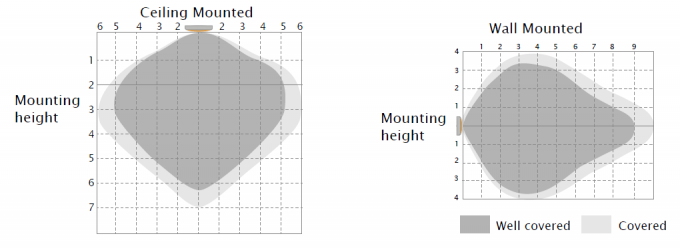

Algılama Aralığı

Bu rakam %100 hassasiyetle en yüksek montaj yüksekliğindeki maksimum mesafeyi ifade eder.

Tipik montaj yüksekliği 2,5-6 m.

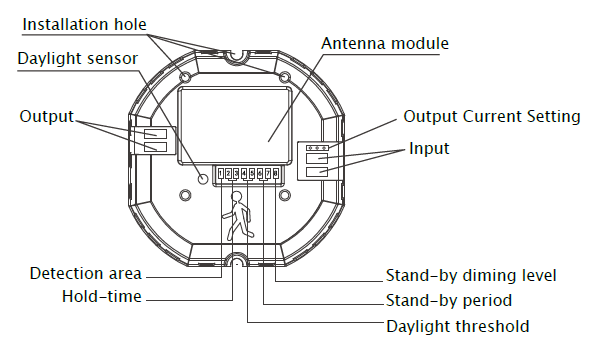

Mekanik yapı

Tüm parametreleri ayarlamak için sekiz DIP anahtar kutbuyla

Farklı çıkış akımını seçmek için iki DIP anahtar kutbuyla

İki adet montaj deliği ile son kullanıcı tarafından aydınlatma armatürüne kolayca sabitlenebilir.

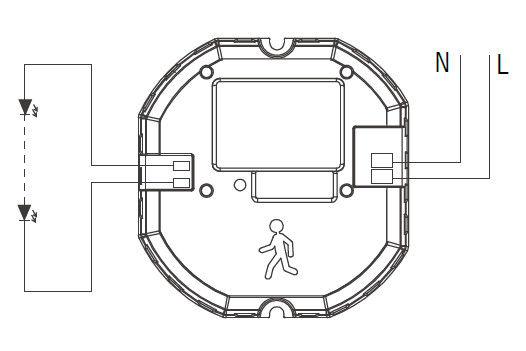

Kablolama şeması

Güç kaynağına bağlanmak için iki kutup (220-240VAC)

LED Işık ile bağlantı kurmak için iki direk

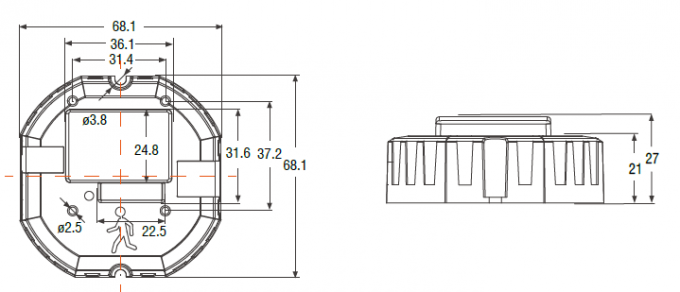

Boyutlar (mm)

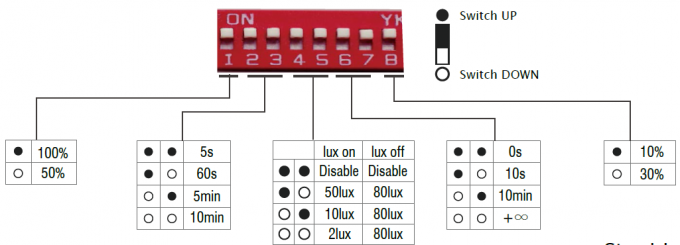

DIP Anahtar Ayarı

Algılama alanı Tutma süresi Gün ışığı eşiği Bekleme süresi Bekleme kısma seviyesi

Bu alanda, Işık Tanımı Periyodu Hareket Tanımı Ortam parlaklığını koruyarak ışık çıkışı düşük tutularak ışık çıkışının bekleme süresinden önce %100 parlaklıkta algılanması sağlanacaktır.
Ortam parlaklığını tamamen hareket ettirdikten sonra, nesnelerin çıkışını tamamen tetiklemek için sensör kapalıykenkinden daha düşük bir değere ayarlanmıştır. Sensör %100 algılama alanına sahip olduğunda, belirli bir lüks değeri "∞" olarak ayarlanmıştır. Algılama alanı miktarı, sensör ışığın her zaman çalışacağını bildiğinden, güçlü çıkışta düşük kaldığında "devre dışı" olarak ayarlanmıştır. Hassasiyette herhangi bir hareket yoksa, sensör algılama alanında çalışır. her seferinde algılıyor ve kapanmıyor.

Ortam parlaklığından bağımsız olarak hareket.

Çıkış Akımı Ayarı

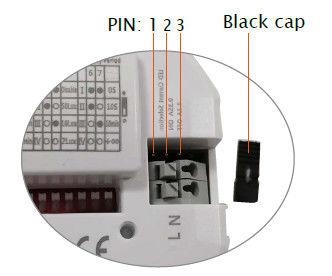

1. ve 2. pinlere siyah kapağı takarak akımı 350mA, 2. ve 3. pinlere takarak akımı 300mA olarak ayarlayın.

D ay ışığı Önceliği

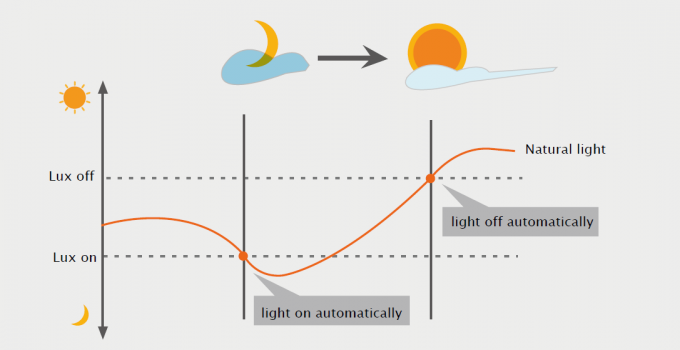

Gün ışığı önceliği fonksiyonu ile HT19V-I, yapay ışık parlaklığını ayırt edebilir
armatürün içine yerleştirildikten sonra doğal ışıktan korur ve ışığı otomatik olarak kapatır
ortam parlaklığı önceden ayarlanmış lüks seviyesini aşıyor.

Gün Işığı Önceliğinin Ön Koşulu:
1. Bekleme süresi +∞'dur;
2. Bekleme modunda kısma seviyesi %10 veya %30'dur;
3. Gün ışığı eşiği 2Lux, 10Lux veya 50Lux'tur.

Uygulama Demosu

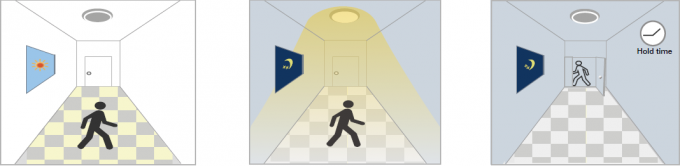

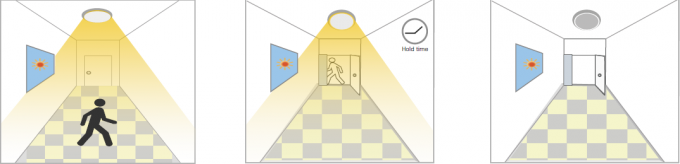

1. Otomatik AÇIK/KAPALI fonksiyonu:

Hareket algılandığında yanar ve geceleri insanlar ayrıldığında söner. Uygulamalar: Koridor, Merdiven.
Gün ışığı eşiği "2lux, 10lux, 50lux" olarak ayarlandı

Yeterli gün ışığı ile, Yetersiz gün ışığı ile, Son tespit ve
hareket algılandığında bile, hareket algılandığında ışık AÇIK. mevcut tutma süresi
ışık KAPALI kalır. süresi dolduktan sonra ışık KAPALI.

2. Gün ışığı fonksiyonu yok
Gün ışığı eşiği "Devre Dışı" olarak ayarlandı.
Hareket algılandığında ışık yanar, İnsanlar ayrıldıktan sonra ışık söner, Bekleme süresi dolduktan sonra ışık söner.
Uygulamalar: Bodrum otoparkı, alt geçit gibi loş mekanlar.

Hareket algılandığında, İnsanlar algılamayı bıraktıktan sonra Son algılama ve
Sensör alanı açacak, ışık mevcut tutma süresi boyunca %100 kalacak
Işık %100 parlaklığa ulaştı. Bekleme süresi içinde parlaklık. Geçen süre sonunda ışık KAPALI.

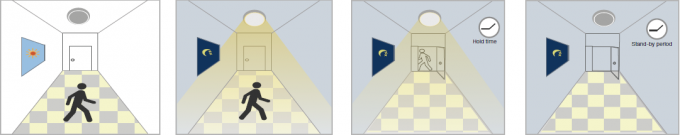

3. Fonksiyon Demosu - Kısılabilir kontrol/Koridor fonksiyonu

Yeterli gün ışığı ile, Yetersiz gün ışığı ile Son algılamadan sonra, Beklemeden sonra
Gün ışığında hareket halinde bile, hareket halinde ışık kısılır, ışık KAPALI olur.
algılandı, ışık algılanmaya devam ediyor, ışık AÇIK. bekleme moduna geçiyor
KAPALI. kısma seviyesi (%10 veya

Bekleme süresinden sonra %30.

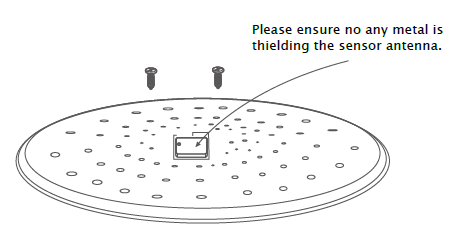

Kurulum Yöntemi:

Kullanıcı Notları:

1. Mikrodalga 20 cm'den ince duvarlara veya camlara nüfuz edebilir ve 20 cm'den kalın duvarlara veya camlara nüfuz edebilir.

2. Algılama alanı hareket hızı, montaj yüksekliği ve hareket hacmi tarafından etkilenecektir.

3. Abajur olmadan güneşli günlerde test yapın, bu test edilen lüks değerini etkileyecektir.
