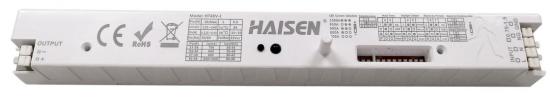

40W İzole LED Sürücü sensörü

Batten Işık İçin 0,4A Akımlı 40W Güç İzoleli LED Sürücü

HT40V-I, 30-54V Çıkış Voltajı, Gün Işığı Önceliği ve Algılama Aralığı ve 6m(Y) x 14m(D) Yükseklik, Sabit Çıkış LED Akımı ile Karartma Fonksiyonu ile İzole 40W LED Sürücü ve Mikrodalga Hareket Sensörü Kombine 2'si 1 arada üründür. Batten Işık ve Üçlü Korumalı Işık için uygundur.

Özellikler:

1. İzole Çözüm LED Sürücüsü ve Mikrodalga Sensörü Bir Arada

2. Gün Işığı Önceliği

3. 1-10V çıkışlı üç seviyeli kontrol

4. 3 yıl garanti, IP20

5. Özellikle çıtalı ışık ve üçlü ışık için ince tasarım

6. 0,7A (30-54V)/0,8A (30-48V)/0,90A (30-42V)/0,95A/1,0A (30-36V) seçenekleriyle Sabit Akım

7. Bekleme Modunda %10/%30 Parlaklıkta Kısma Fonksiyonu

8. %83 Verimlilik

9. Algılama Menzili x 14M Yükseklik x 6M

10. Çıkış Gücü 30-54V Voltaj ile maks. 19W

11. Anormal koruma SCP: Otomatik kurtarma, OVP, OCP, OTP

12. EMC standardı EN55015

13. Çubuk Anten Tasarımı Kolay Kurulum Sağlar.

14. Uzaktan Kumanda ayarı / DIP Anahtarı Ayarı

Ürün Açıklaması

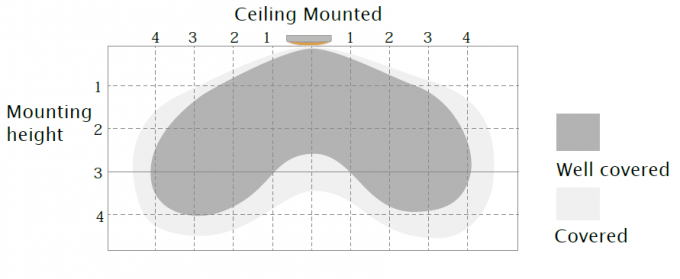

Algılama Aralığı

Bu rakam %100 hassasiyetle en yüksek montaj yüksekliğindeki maksimum mesafeyi ifade eder.

Tipik montaj yüksekliği 2,5-4 m.

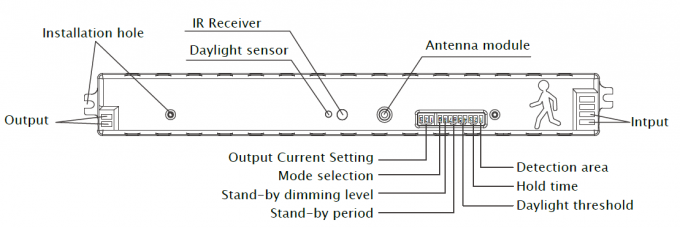

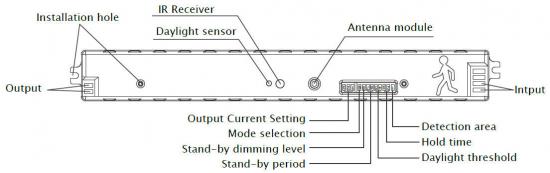

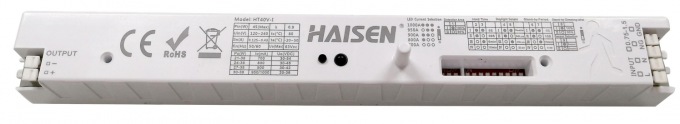

Mekanik yapı

Çıkış Akımı Ayarı, Mod Seçimi, Bekleme Karartma Seviyesi, Bekleme Süresi, Algılama Alanı, Tutma Süresi ve Gün Işığı Eşiği ayarlarını yapmak için on iki DIP anahtar kutbu.

Uzaktan kumanda ayarını destekleyen IR Alıcısı ile.

İki adet montaj deliği ile son kullanıcı tarafından aydınlatma armatürüne kolayca sabitlenebilir.

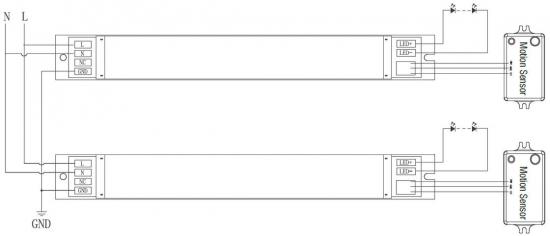

Kablolama şeması

Güç kaynağına bağlanmak için iki kutup (120-277VAC)

LED Işık ile bağlantı kurmak için iki direk

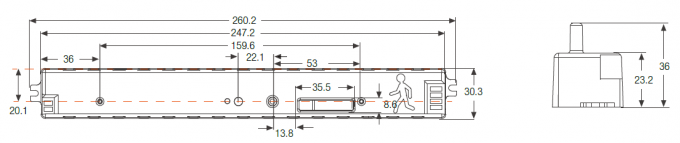

Boyutlar (mm)

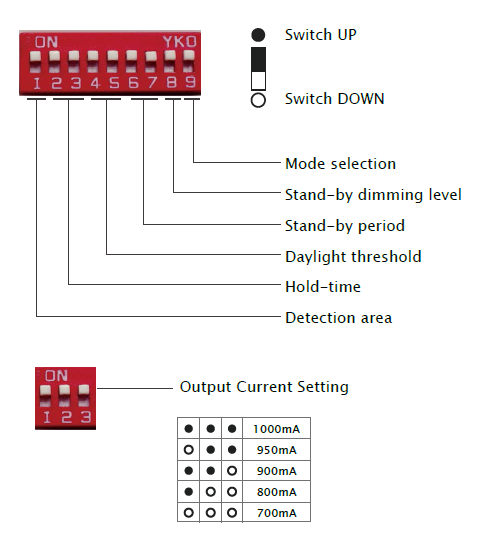

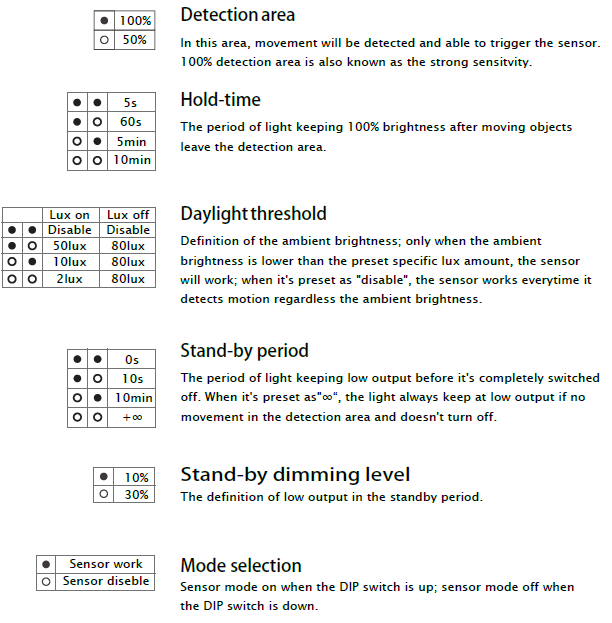

DIP Anahtar Ayarı

D ay ışığı Önceliği

Gün ışığı önceliği fonksiyonu ile HT19V-I, yapay ışık parlaklığını ayırt edebilir
armatürün içine yerleştirildikten sonra doğal ışıktan korur ve ışığı otomatik olarak kapatır
ortam parlaklığı önceden ayarlanmış lüks seviyesini aşıyor.

Gün Işığı Önceliğinin Ön Koşulu:
1. Bekleme süresi +∞'dur;
2. Bekleme modunda kısma seviyesi %10 veya %30'dur;
3. Gün ışığı eşiği 2Lux, 10Lux veya 50Lux'tur.

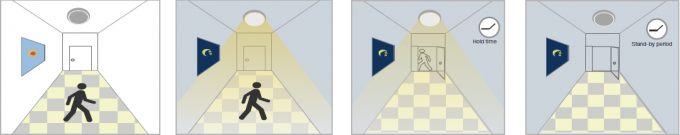

Uygulama Demosu

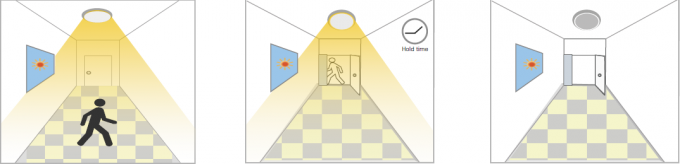

1. Otomatik AÇIK/KAPALI fonksiyonu:

Hareket algılandığında yanar ve geceleri insanlar ayrıldığında söner. Uygulamalar: Koridor, Merdiven.
Gün ışığı eşiği "2lux, 10lux, 50lux" olarak ayarlandı

Yeterli gün ışığı ile, Yetersiz gün ışığı ile, Son tespit ve
hareket algılandığında bile, hareket algılandığında ışık AÇIK. mevcut tutma süresi
ışık KAPALI kalır. süresi dolduktan sonra ışık KAPALI.

2. Gün ışığı fonksiyonu yok
Gün ışığı eşiği "Devre Dışı" olarak ayarlandı.
Hareket algılandığında ışık yanar, İnsanlar ayrıldıktan sonra ışık söner, Bekleme süresi dolduktan sonra ışık söner.
Uygulamalar: Bodrum otoparkı, alt geçit gibi loş mekanlar.

Hareket algılandığında, İnsanlar algılamayı bıraktıktan sonra Son algılama ve
Sensör alanı açacak, ışık mevcut tutma süresi boyunca %100 kalacak
Işık %100 parlaklığa ulaştı. Bekleme süresi içinde parlaklık. Geçen süre sonunda ışık KAPALI.

3. Fonksiyon Demosu - Kısılabilir kontrol/Koridor fonksiyonu

Yeterli gün ışığı ile, Yetersiz gün ışığı ile Son algılamadan sonra, Beklemeden sonra
Gün ışığında hareket halinde bile, hareket halinde ışık kısılır, ışık KAPALI olur.
algılandı, ışık algılanmaya devam ediyor, ışık AÇIK. bekleme moduna geçiyor
KAPALI. kısma seviyesi (%10 veya

Bekleme süresinden sonra %30.

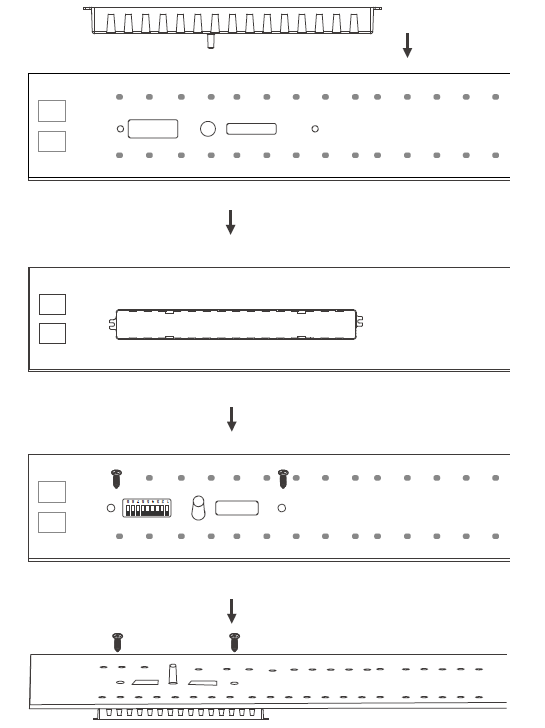

Kurulum Yöntemi:

Kullanıcı Notları:

1.Mikrodalga 20 cm'den ince duvarlara veya camlara nüfuz edebilir ve 20 cm'den kalın duvarlara veya camlara nüfuz edebilir.
2. Algılama alanı hareket hızı, montaj yüksekliği ve hareket hacmi tarafından etkilenecektir.
3. Abajur olmadan güneşli günlerde test yapın, bu test edilen lüks değerini etkileyecektir.

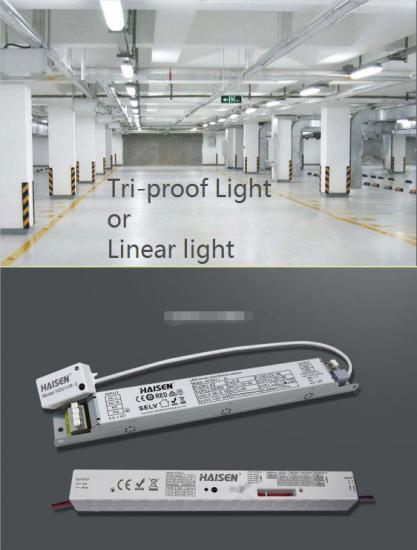

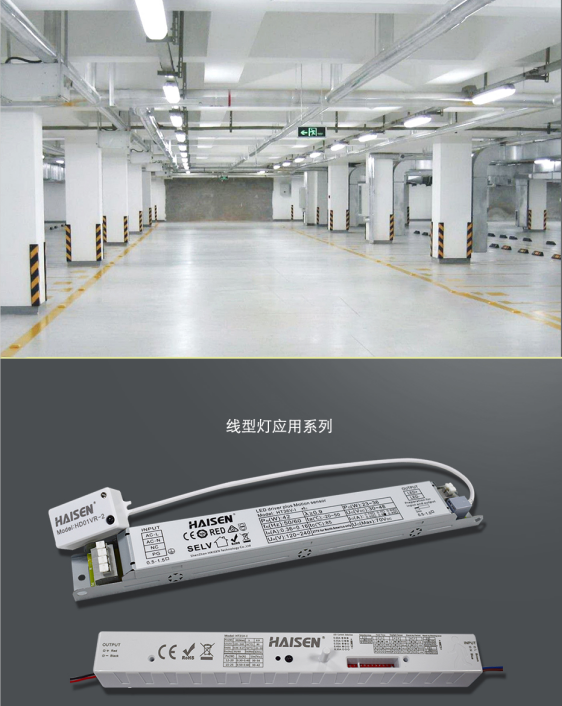

Uygulama Örneği:
