Yuvarlak Düzlem Anten 34W Tavan Montajlı Hareket Sensörü

Tavan Aydınlatması İçin Yuvarlak Tasarım Düzlem Anten Alacakaranlıkta Kısılabilir Hareket Sensörü

Özellikler:

1. Sabit akım çıkışı .

2.Röle ile açma/kapama kontrolü.

3 .1-10V çıkışlı üç seviyeli kontrol.

4.Tavan aydınlatmaları ve bölmeler için uygundur.

5.Hassas ve güvenilir

6. IP 20 ve 3 yıl garanti.

Teknik veriler:

Açık/Kapalı Kontrol Algılama Alanı Tutma Süresi Gün Işığı Sensörü

Beklemede karartma Bekleme Çıkış Akımı

seviye Dönem

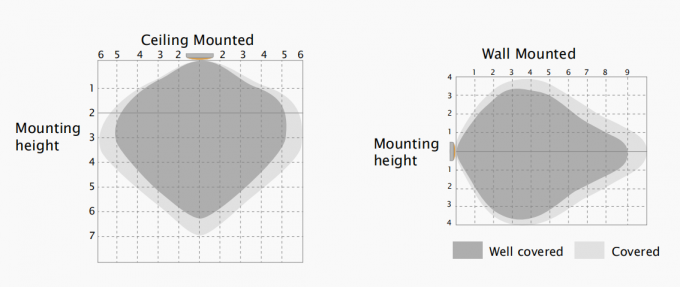

Tespit Alanı:

Armatür %100 hassasiyetle en yüksek montaj yüksekliğinde maksimum mesafeyi gösterir.

Tipik montaj yüksekliği 2,5-6M.

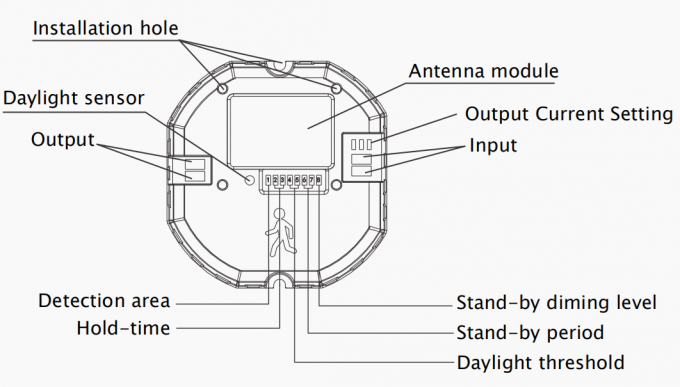

Mekanik yapı:

Boyutlar:

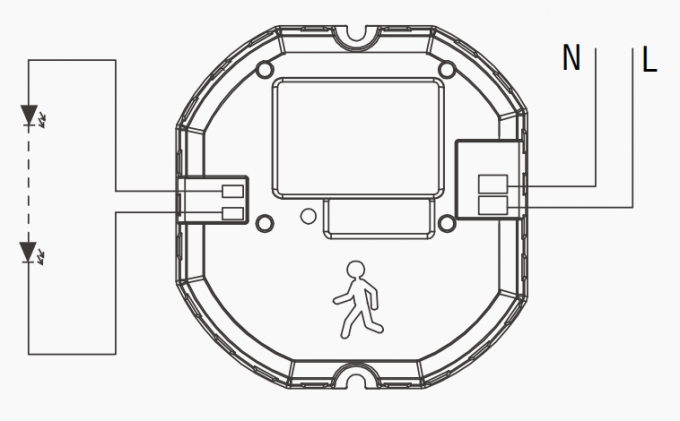

Bağlantı şeması:

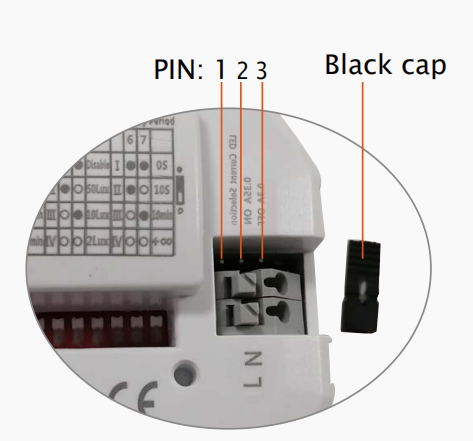

Çıkış akımı ayarı:

Siyah kapağı 1 ve 2 pinlerine takarak akımı 350mA, 2 ve 3 pinlerine takarak akımı 300mA olarak ayarlayın.

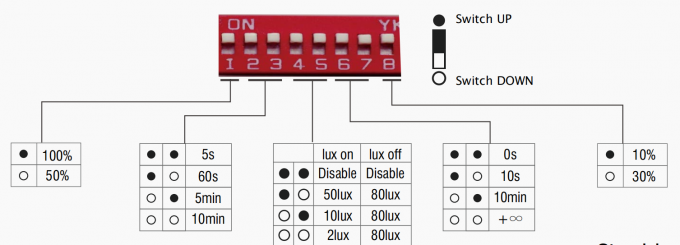

Ayar:

1:Algılama alanı:

Bu alanda hareket algılanacak ve sensör tetiklenebilecektir. %100 algılama alanı aynı zamanda güçlü hassasiyet olarak da bilinir.

2-3:Bekleme süresi:

Hareketli objelerin algılama alanından çıktıktan sonra ışığın %100 parlaklıkta kaldığı süre.

4-5:Gün ışığı eşiği:

Ortam parlaklığının tanımı; yalnızca ortam parlaklığı önceden ayarlanmış belirli lüks miktarından düşük olduğunda sensör çalışır; "devre dışı" olarak ayarlandığında, ortam parlaklığından bağımsız olarak sensör her hareket algıladığında çalışır.

6-7:Bekleme süresi:

Işığın tamamen kapanmadan önce düşük çıkışta kaldığı süre. "∞" olarak ayarlandığında, algılama alanında hareket olmadığı sürece ışık her zaman düşük çıkışta kalır ve kapanmaz.

8:Bekleme süresi:

Bekleme süresinde düşük çıkışın tanımı.

Gün ışığı periyodu:

Alacakaranlık/Şafak sensörü:

Özel aktif fotosel teknolojimiz, doğal ışık ile LED ışığı arasındaki farkı ayırt edebilir.

Gerektiğinde ışığın kapalı olduğundan emin olun.

Gün ışığı önceliği fonksiyonu ile HT30V, yapay ışık parlaklığını gün ışığından ayırt edebilir. armatürün içine yerleştirildikten sonra doğal ışık sağlar ve ortam ışığı yandığında ışığı otomatik olarak kapatır parlaklık önceden ayarlanmış lüks seviyesini aşıyor.

Lux açık/kapalı:

Yetersiz ışık olduğunda otomatik olarak yanar. Işıklar söndüğünde bekleme moduna geçer.

Açık Ortam parlaklığı seviyesi hareket yoksa ortam lüks seviyesi parlaklık daha düşük, ışık önceden ayarlanmış değerden daha yüksek algılandıktan sonra %100'e kadar azalır önceden ayarlanmış lüks seviyesinden daha fazla. hareket tutma süresi. Lüks montajı.

saptanmış.

Başvuru:

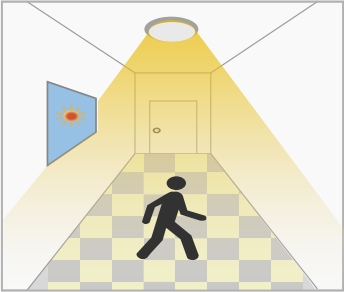

1.Otomatik AÇIK/KAPALI fonksiyonu:

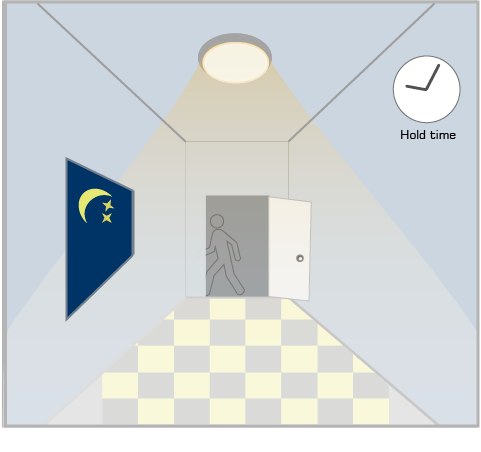

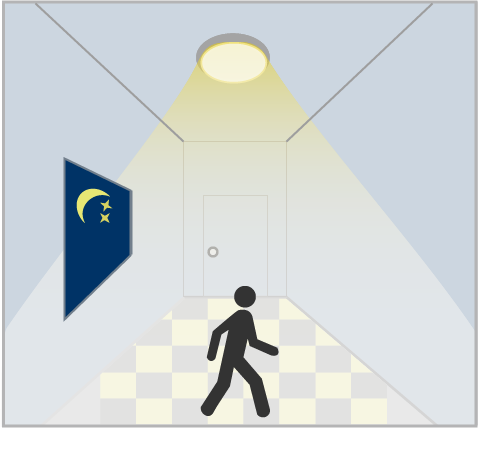

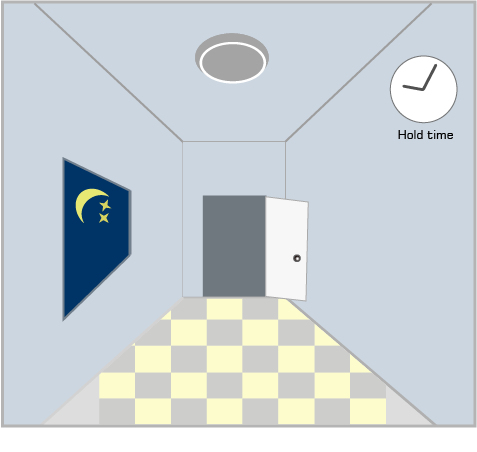

Hareket algılandığında ışık yanar ve insanlar geceleri ayrıldıktan sonra kapanır.Uygulamalar:Koridor,Merdiven.Gün ışığı eşiği "2Lux,10Lux,50Lux" olarak ayarlanır.

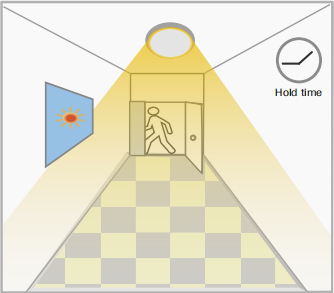

Yeterli gün ışığı olsa bile, yetersiz gün ışığı olsa bile, Son tespitten ve hareket halindeyken algılandı,ışık Ne zaman hareket algılandı, mevcut tutma süresi doldu, KAPALI kalır. Işık AÇIK. Işık KAPALI.

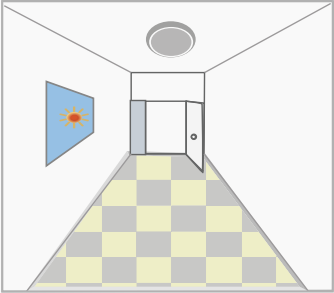

2.Gün ışığı fonksiyonu yok:

Gün ışığı eşiği "Devre Dışı" olarak ayarlanmıştır. Hareket algılandığında, insanlar ayrıldıktan sonra ışık açılır, bekleme süresinden sonra ışık kapanır. Uygulamalar: Bodrum otoparkı, alt geçit gibi loş yerler.

Hareket algılandığında, İnsanlar ayrıldıktan sonra Son algılama ve sensör açın algılama alanı, ışık mevcut tutma süresi boyunca kalır Işık %100 parlaklığa ulaşır. Geçen süre içinde %100 parlaklık, ışık KAPALI.

bekleme süresi.

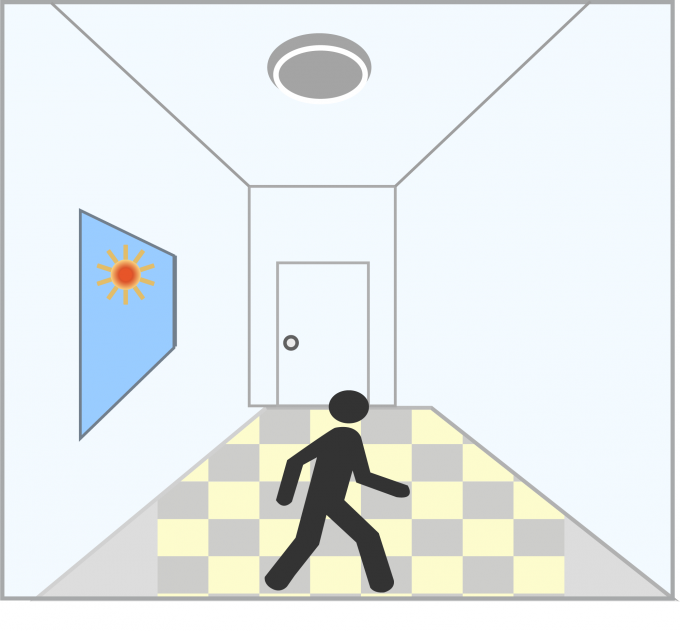

3. Fonksiyon demo-dimlenebilir kontrol/koridor fonksiyonu

Yeterli gün ışığı olsa bile, yetersiz gün ışığı olsa bile, son tespitten sonra ışık hareket halindeyken algılandı,ışık Ne zaman hareket algılandığında, karartılacak KAPALI kalır. ışık AÇIK. beklemede karartma seviyesi

(10% veya 30%) bekleme süresinden sonra

Bekleme süresinden sonra, ışık KAPALI.

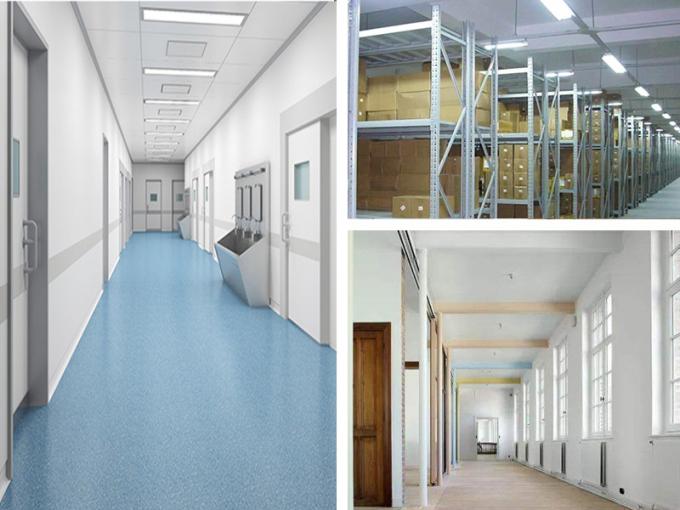

Başvuru:

Kullanıcı Notları:

1.Mikrodalga 20 cm'den ince duvarlara veya camlara nüfuz edebilir ve 20 cm'den kalın duvarlara veya camlara nüfuz edebilir.
2.Sürücü voltajı sabit olmalı ve %10 aralığında dalgalanmalıdır.
3. Algılama alanı hareket hızı, montaj yüksekliği ve hareket hacmi tarafından etkilenecektir.
4.Test, abajur olmadan güneşli günlerde yapılmalıdır, bu test edilen lüks değerini etkileyecektir.

5.Fabrika varsayılan ayarı:algılama alanı %100/tutma süresi 5s/gün ışığı eşiği devre dışı/uyku süresi 0s/beklemede kısma seviyesi %10.
