Boş Yük 63V LED Sürücü Sensörü

Boş Yük 63V LED Sürücü ve Sensör 2'si 1 Arada Maksimum 18W Mikrodalga Hareket Dedektörü 6mHx14mD

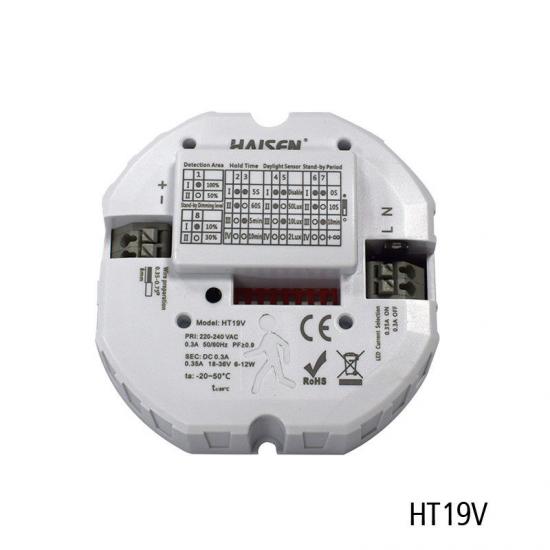

HT19V-I, 24-52V Çıkış Voltajı ve 6m(Y) x 14m(D) Montaj Yüksekliği ve Algılama Menzili ile Titreşimsiz 220-240VAC 18W LED Sürücü ve Mikrodalga Sensörü 2'si 1 Arada İzole Çözümdür

Özellikler:

1. Titreşimsiz İzole Çözüm;

2. Çıkış Gücü 24-52V Voltaj ile maks. 18W

3. Farklı projeler için 0.3A/0.35A çıkış akımı seçeneği.

4. Maksimum montaj yüksekliği x algılama aralığı: 6M x 14M.

5. Boş Yük voltajı 63V max.

6. Opsiyonel algılama alanı, tutma süresi, bekleme süresi kısma seviyesi, bekleme süresi ve gün ışığı eşiği.

7. %85 verimlilik

8. Anormal koruma SCP: Otomatik kurtarma, OVP, OCP, OTP

Ürün Açıklaması

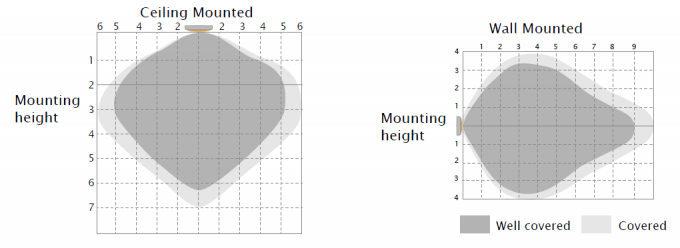

Algılama Aralığı

Bu rakam %100 hassasiyetle en yüksek montaj yüksekliğindeki maksimum mesafeyi ifade eder.

Tipik montaj yüksekliği 2,5-6 m.

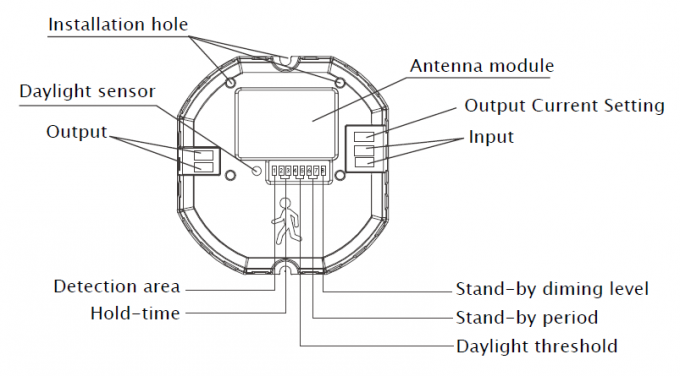

Mekanik yapı

Tüm parametreleri ayarlamak için sekiz DIP anahtar kutbuyla

Farklı çıkış akımını seçmek için iki DIP anahtar kutbuyla

İki adet montaj deliği ile son kullanıcı tarafından aydınlatma armatürüne kolayca sabitlenebilir.

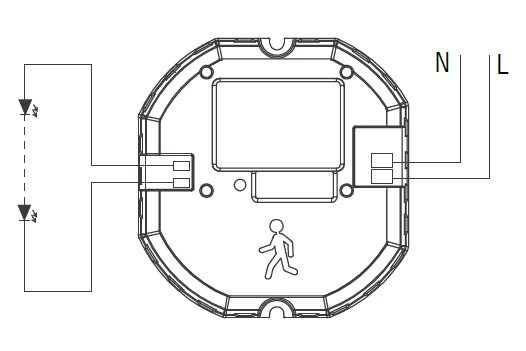

Kablolama şeması

Güç kaynağına bağlanmak için iki kutup (220-240VAC)

LED Işık ile bağlantı kurmak için iki direk

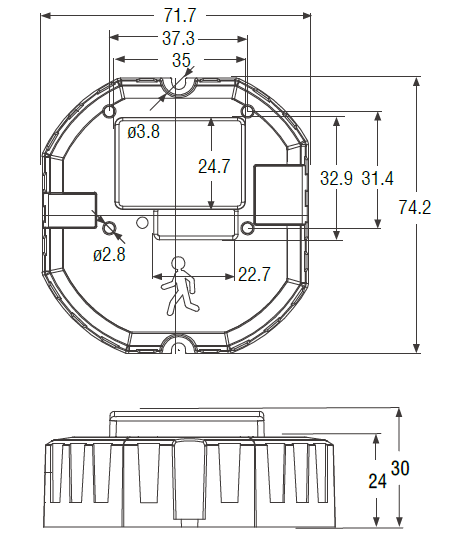

Boyutlar (mm)

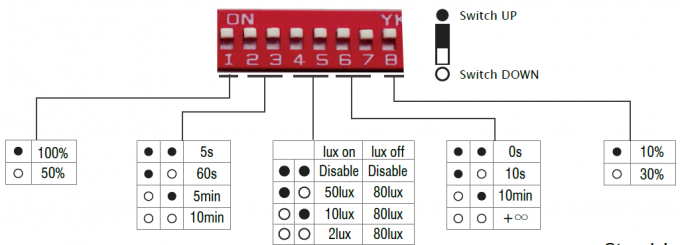

DIP Anahtar Ayarı

Algılama alanı Tutma süresi Gün ışığı eşiği Bekleme süresi Bekleme kısma seviyesi

Bu alanda, Işık Tanımı Periyodu Hareket Tanımı, ortam parlaklığını koruyarak ışığın çıkışını düşük tutarak, bekleme süresinden önce %100 parlaklıkta algılanmasını sağlar. Hareket ettikten sonra ortam parlaklığı tamamen tetiklendiğinde, nesneler kapalıykenkinden daha düşük bir parlaklıkta algılanabilir. Sensör, %100 algılama alanına sahip olduğunda, belirli bir lüks değeri "∞" olarak önceden ayarlanmıştır. Algılama alanı miktarı, sensör ışığının her zaman çalışacağını da bilir; düşük çıkışta tutulduğunda, hassasiyette hareket yoksa "devre dışı" olarak önceden ayarlanmıştır. Sensör, algılama alanında çalışır. her seferinde algılıyor ve kapanmıyor.

Ortam parlaklığından bağımsız olarak hareket.

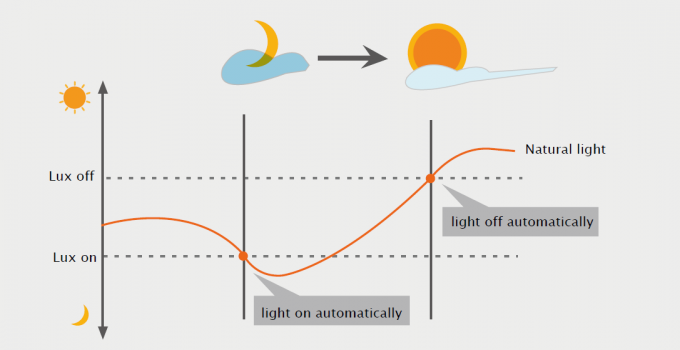

Gün Işığı Önceliği

Gün ışığı önceliği fonksiyonu sayesinde HT19V-I, armatürün içine yerleştirildikten sonra yapay ışık parlaklığını doğal ışıktan ayırt edebiliyor ve ortam parlaklığı önceden ayarlanmış lüks seviyesini aştığında ışığı otomatik olarak kapatabiliyor.

Gün Işığı Önceliğinin Ön Koşulu:
1. Bekleme süresi +∞'dur;
2. Bekleme modunda kısma seviyesi %10 veya %30'dur;
3. Gün ışığı eşiği 2Lux, 10Lux veya 50Lux'tur.

Uygulama Demosu

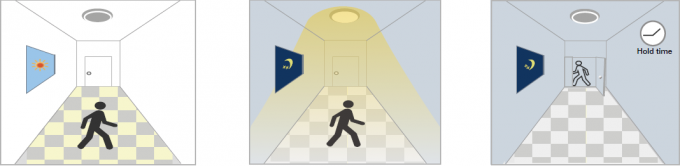

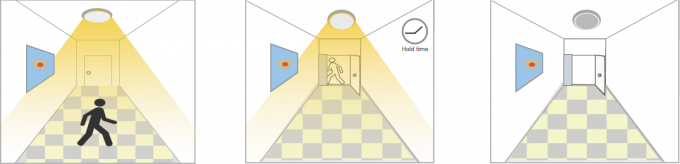

1. Otomatik AÇIK/KAPALI fonksiyonu:

Hareket algılandığında yanar ve geceleri insanlar ayrıldığında söner. Uygulamalar: Koridor, Merdiven.
Gün ışığı eşiği "2lux, 10lux, 50lux" olarak ayarlandı

Yeterli gün ışığı ile, Yetersiz gün ışığı ile, Son tespit ve
hareket algılandığında bile, hareket algılandığında ışık AÇIK. mevcut tutma süresi
ışık KAPALI kalır. süresi dolduktan sonra ışık KAPALI.

2. Gün ışığı fonksiyonu yok
Gün ışığı eşiği "Devre Dışı" olarak ayarlandı.
Hareket algılandığında ışık yanar, İnsanlar ayrıldıktan sonra ışık söner, Bekleme süresi dolduktan sonra ışık söner.
Uygulamalar: Bodrum otoparkı, alt geçit gibi loş mekanlar.

Hareket algılandığında, İnsanlar algılamayı bıraktıktan sonra Son algılama ve
Sensör alanı açacak, ışık mevcut tutma süresi boyunca %100 kalacak
Işık %100 parlaklığa ulaştı. Bekleme süresi içinde parlaklık. Geçen süre sonunda ışık KAPALI.

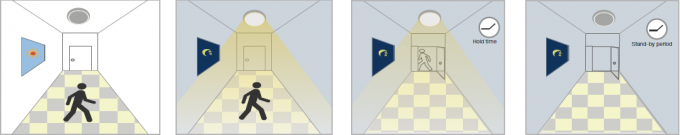

3. Fonksiyon Demosu - Kısılabilir kontrol/Koridor fonksiyonu

Yeterli gün ışığı ile, Yetersiz gün ışığı ile Son algılamadan sonra, Beklemeden sonra
Gün ışığında hareket halinde bile, hareket halinde ışık kısılır, ışık KAPALI olur.
algılandı, ışık algılanmaya devam ediyor, ışık AÇIK. bekleme moduna geçiyor
KAPALI. kısma seviyesi (%10 veya

Bekleme süresinden sonra %30.

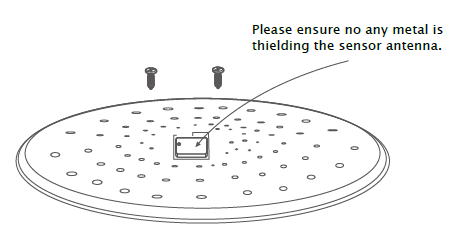

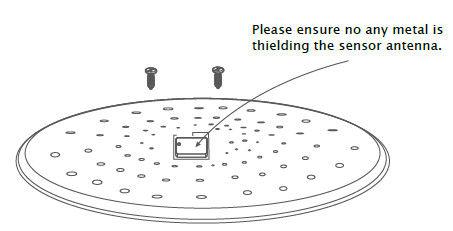

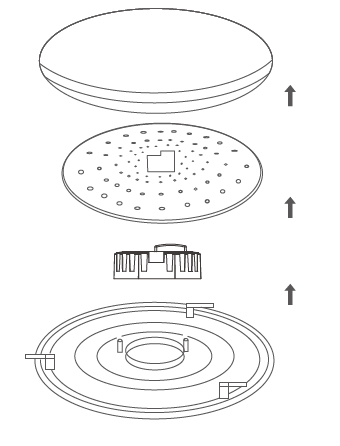

Kurulum Yöntemi:

Kullanıcı Notları:

1. Yağmur, rüzgar veya ağaç sallanması gibi dış etkenlerden kaynaklanan hatalı tetiklemeyi önlemek için iç mekan kurulumuna uygundur.
2. Dört adet metal çatısı bulunan ve alanı dar olan yerlere (galvanizli demir çatı gibi) monte edilmemelidir.
3. Lambanın kendi sallanması sonucu oluşabilecek yanlış tetiklemeyi önlemek için montaj yapılırken dikkatli olunmalıdır.
4. Makine titreşiminden kaynaklanan yanlış tetiklemeyi önlemek için vantilatör/tavan vantilatörü gibi büyük çalışan makinelerin yanına monte edilmemelidir.
